產(chǎn)品簡(jiǎn)介

　　水泥基滲透結(jié)晶型防水涂料Capillary/Crystalline Waterproofing Materials，簡(jiǎn)稱CCCW。1965年從歐洲引進(jìn)到日本、韓國(guó)等地，由于其綜合性能及性價(jià)比優(yōu)于其他類型的防水材料，該材料迅速成為全世界主流的防水材料之一，占據(jù)巨大的市場(chǎng)份額。

產(chǎn)品概述

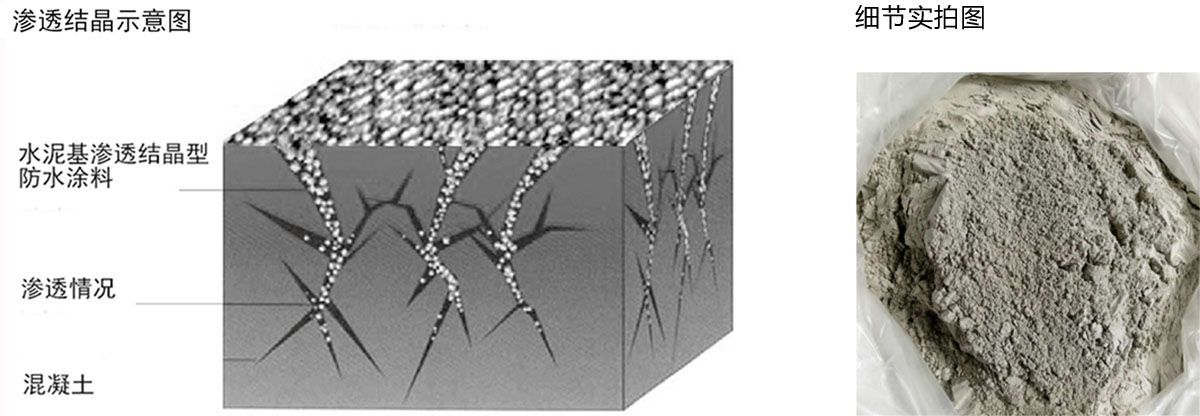

　　CCCW水泥基滲透結(jié)晶型防水涂料中溶出的硅酮離子隨著表層水在混凝土中滲透擴(kuò)散,與混凝土中的鈣離子發(fā)生化學(xué)反應(yīng),生成不溶于水的硅酸鈣水化物(枝蔓狀結(jié)晶體),結(jié)晶體充滿毛細(xì)管孔隙并與混凝土結(jié)合成整體,堵塞混凝土內(nèi)部的毛細(xì)孔道,從而使混凝土致密,防止水滲漏。并且，CCCW具有催化特性，一旦遇水可以不斷產(chǎn)生化學(xué)反應(yīng)，生成的結(jié)晶體不斷生長(zhǎng)并填充混凝土內(nèi)部的毛細(xì)孔隙，因此，混凝土結(jié)構(gòu)即使局部受損發(fā)生滲漏，在遇到水后也會(huì)產(chǎn)生結(jié)晶作用自行修補(bǔ)愈合（0.4mm的裂縫）。根據(jù)實(shí)驗(yàn),CCCW產(chǎn)生的結(jié)晶體可以修復(fù)0.4mm的裂縫，所以，對(duì)于0.4mm的裂縫CCCW具有自我修復(fù)愈合的作用,不需要做其他的防水層修補(bǔ),CCCW具有多次抗?jié)B和自我修復(fù)的特點(diǎn)和性能，并且具有極強(qiáng)的抗壓能力，可達(dá)3.0MPa，防水層和混凝土表面形成完整的體系，不會(huì)分離，并且材料可以充分吸收混凝土表面的水分來參與其結(jié)晶反應(yīng)，不會(huì)發(fā)生空鼓現(xiàn)象。由于具有透氣不透水的特點(diǎn)，因此可以和混凝土結(jié)構(gòu)同步進(jìn)行養(yǎng)護(hù)。

　　水泥基滲透結(jié)晶型防水材料是以特種硅酸鹽水泥為基料摻入活性化學(xué)成分配制而成的灰色粉狀剛性材料。水泥基滲透結(jié)晶型防水材料的防水機(jī)理主要是利用多孔性，在水的作用下，防水材料中的活性化學(xué)物質(zhì)以水為載體，隨著水對(duì)結(jié)構(gòu)毛孔的滲透，活性化學(xué)物質(zhì)隨著水滲透到內(nèi)部，并反應(yīng)生成鈣礬石等不溶性晶體；其活性化學(xué)物質(zhì)與未水化的水泥顆粒發(fā)生水化反應(yīng)并促進(jìn)水泥水化，形成水泥水化晶體，生成大量晶體，生成大量晶體填充、封堵孔隙，使水無法進(jìn)入混凝土，從而達(dá)到防水目的。

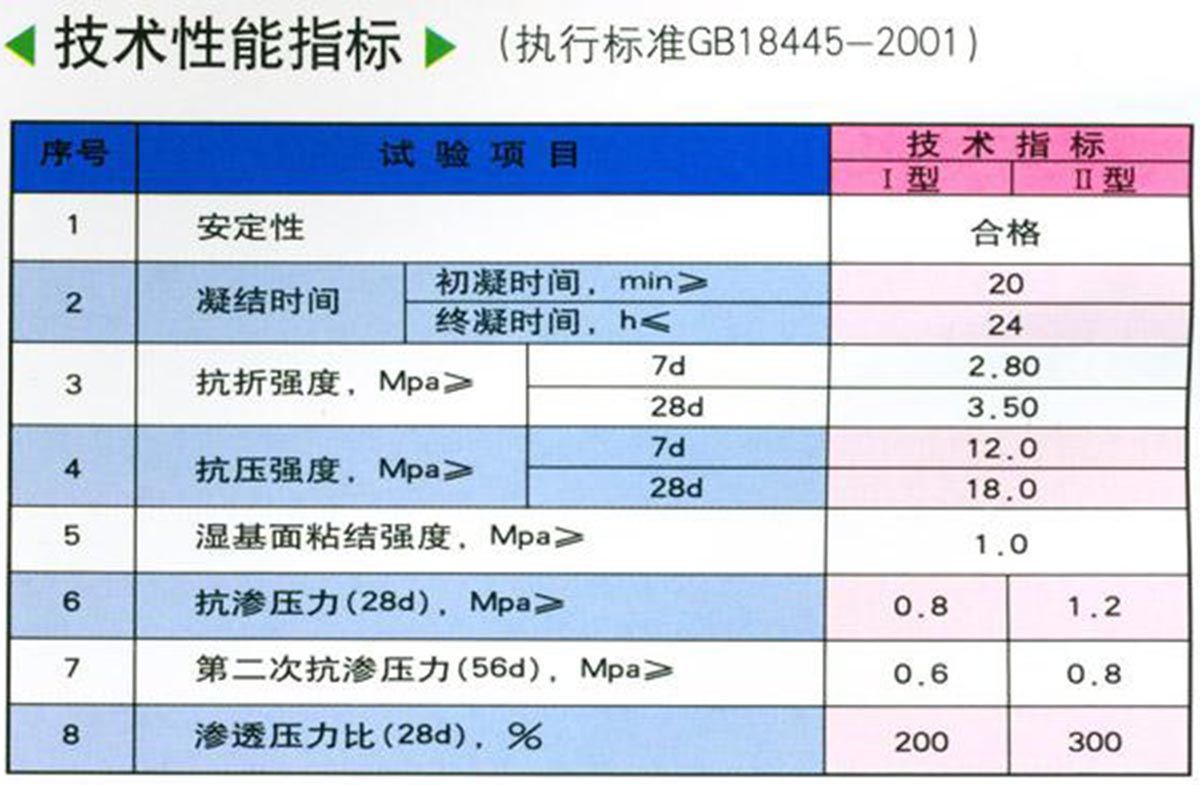

產(chǎn)品特性

　　1.無機(jī)材料，永不失效的防水系統(tǒng)。

　　2.極強(qiáng)的耐水壓能力，可長(zhǎng)期耐受高水壓-高達(dá)300米水頭。

　　3. 極長(zhǎng)久的自我修復(fù)防水能力，可以自愈合0.4mm混凝土裂縫。

　　4.背水面施工性能卓越，解決大量地下室滲漏問題。

　　5.無毒、環(huán)保，防腐，耐酸堿，可以提高混凝土強(qiáng)度。

　　6.無需找平層和保護(hù)層，節(jié)省工期，加快工程進(jìn)度，施工綜合成本大大降低

　　7.具有滲透功能,能通過化學(xué)反應(yīng)滲透到混凝土內(nèi)部產(chǎn)生結(jié)晶體堵住混凝土的毛細(xì)孔

　　8. 混凝土通過該材料處理后，能提高混凝土對(duì)鋼筋的保護(hù)能力，并且防水凍融而造成的剝落、風(fēng)化和其他損害

應(yīng)用范圍

　　用于隧洞、地下連續(xù)墻、電纜隧道、地下涵洞、工業(yè)與民用建筑地下室地下車庫、浴廁間、水庫、水池、游泳池、電梯井等新建工程的防水施工。結(jié)構(gòu)開裂(微裂)、滲水點(diǎn)、孔洞的堵漏施工，混凝土設(shè)施的弊病維修。混凝土結(jié)構(gòu)及水泥砂漿等防腐。

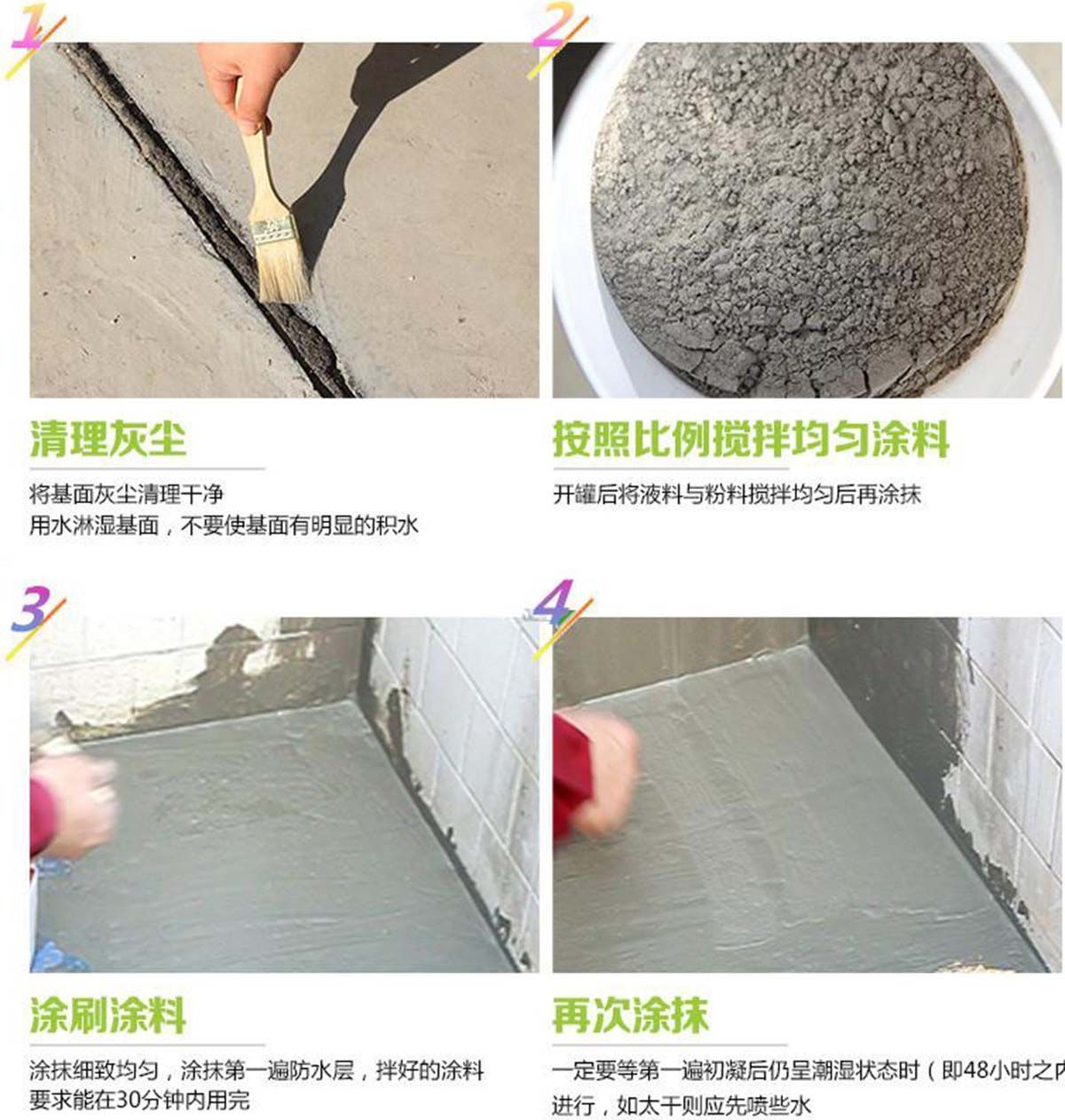

施工工藝

1.基面處理

　　底層必須完全固化、完好、沒有灰塵，清除浮漿、油、油脂、脫膜劑及其它會(huì)影響防水效果

2.施工前

　　使用清水充分潤(rùn)濕混凝土基面(基面施工時(shí)不可有明水)，這樣可加速產(chǎn)品中特殊的活性化學(xué)物質(zhì)與混凝土內(nèi)物質(zhì)之間的化學(xué)反應(yīng)，同時(shí)提高防水材料與基面的粘結(jié)力。

3.攪拌

　　根據(jù)具體的施工方法，嚴(yán)格按照水灰比將粉劑與干凈的水混合。混合好的漿料靜置5分鐘后，稍加混合后即可使用。攪拌料要拌透、拌勻，此是對(duì)施工質(zhì)量的保障。

4.涂刷

　　施工時(shí)，在裂縫、缺口、粗糙面等細(xì)部結(jié)構(gòu)處，要涂刷仔細(xì)。用硬鬃毛刷或其它的涂刷工具，將混合好的滲透結(jié)晶防水涂料均勻涂覆于基面上，涂刷方向應(yīng)一致均勻無積洼，涂覆量為0.8～1.2kg/平方米。 待第    一層干固后進(jìn)行第二層涂刷，刷第二層前應(yīng)先用水潤(rùn)濕前一涂層，第二層的涂覆方向應(yīng)與第   一層的方向相垂直。

5.抹涂

　　用批dao將漿料抹涂在基面上，按0.8～1.2kg/平方米的用量進(jìn)行施工，不可漏涂。

6.干撒

　　干撒施工，主要用于混凝土澆注前或者混凝土澆注密實(shí)碾壓平整后、沒有硬化時(shí)的施工，具有一定的局限性。干撒施工時(shí)，必須在混凝土初凝 前施工，按1.2～1.5kg/平方米用量將粉劑均勻的撒在濕混凝土表面，及時(shí)壓實(shí)抹光。終凝后檢查是否有不良施工處并及時(shí)修補(bǔ)；若在暴曬情況下，應(yīng)灑水保養(yǎng)。注意噴撒均勻。

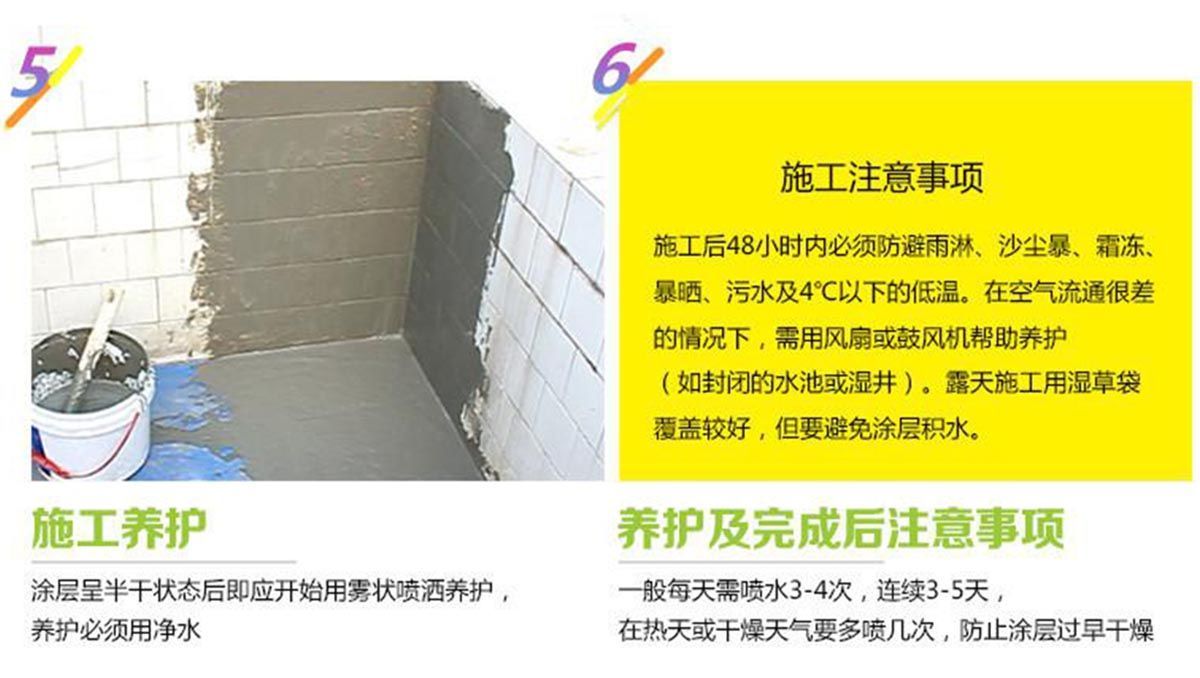

7.養(yǎng)護(hù)

　　正確的固化對(duì)確保砂漿層的耐久性和質(zhì)量是非常重要的。為了防止涂層表面產(chǎn)生裂縫、粉化，防水涂料涂層應(yīng)保持潮濕，一旦施工后防水材料涂層開始固化即需開始養(yǎng)護(hù)，用噴霧水對(duì)防水材料涂層進(jìn)行噴淋，一天需噴3~4次，如天熱，須增加噴淋的次數(shù)。施工后兩天內(nèi)必須防雨淋、風(fēng)沙、污水及霜凍。對(duì)于需要盛裝液體的混凝土構(gòu)件，在養(yǎng)護(hù)三天后，再放置二周的時(shí)間，方可使用。

實(shí)際應(yīng)用

1.在路橋工程上的應(yīng)用：

　　路橋工程大部分還是市政工程，但絕大部分路面、橋段不屬于地下工程，以往幾乎就不使用水泥基滲透結(jié)晶型防水材料，但近年來，隨著人們對(duì)產(chǎn)品認(rèn)識(shí)的不斷加深，已開始逐步將產(chǎn)品應(yīng)用到這個(gè)領(lǐng)域，如北京、河南、浙江等地。

　　路橋工程應(yīng)用此類材料施工，建議主要應(yīng)用于路面施工縫的銜接補(bǔ)強(qiáng)，橋墩混凝土基面的防水防腐涂層，焊接處的防腐防水處理。不主張作為唯     一材料使用于路面和橋面。

2.在建筑外墻上的應(yīng)用：

　　目前，建筑外墻使用的防水涂料比較多，但確實(shí)存在不少問題。先要刮膩?zhàn)诱移剑绻痪鶆蚣?xì)致，就會(huì)影響涂料的粉刷，起殼開裂現(xiàn)象較多，防水效果當(dāng)然也會(huì)受影響。如果遇上陰雨天氣不能施工，還會(huì)影響整體施工工期。

　　如果在工程價(jià)格方面能夠接受的前提下（事實(shí)上水泥基滲透結(jié)晶型防水涂料的價(jià)格在市場(chǎng)的變數(shù)是很大的），建議建筑外墻的防水工程可以用水泥基滲透結(jié)晶型防水材料。施工時(shí)，首先將建筑外墻混凝土基面充分濕潤(rùn)，再將此類材料拌水稀釋，用刷子涂刷即可，料水比相對(duì)地下防水施工減少25%左右，如一般料水比為4：1(或3.5：1)，則用于建筑外墻的料水比可為3：1（或2.5：1），根據(jù)不同的基面和施工現(xiàn)場(chǎng)情況，料水比可略作調(diào)整，一般不影響防水效果。已完成施工的基面，應(yīng)保持噴水保養(yǎng)，時(shí)間1~2天即可。隨后，就可以根據(jù)設(shè)計(jì)或建筑方的意見，在繽紛燦爛的建筑涂料品種中，選擇喜歡的刷上就成。

　　和常用的外墻涂料相比，使用水泥基滲透結(jié)晶型防水材料有幾個(gè)好處：一是涂層和基面的相融性強(qiáng)，不起殼開裂，防水效果就好；二是涂層本身有防水性能，又有滲透結(jié)晶原理，防水效果更好，而涂層外的彩色涂料只起一個(gè)裝飾作用，不同涂層作用明顯。但常規(guī)施工時(shí)，膩?zhàn)又黄鹫移阶饔茫浪繉蛹纫袚?dān)防水的責(zé)任，又要承擔(dān)裝飾的義務(wù)，往往就很難兩全其美。短期內(nèi)或許還可以接受，長(zhǎng)期效果就不好評(píng)價(jià)了。

3.在廚衛(wèi)防水工程上的應(yīng)用

　　在廚房，衛(wèi)生間等建筑內(nèi)部的防水施工中，目前使用比較多的還是JS復(fù)合防水涂料和聚氨酯防水涂料、改性瀝青基防水涂料等等。隨著人們對(duì)滲透結(jié)晶型防水材料的認(rèn)識(shí)不斷深入，人們會(huì)感受和體會(huì)到此類材料在廚衛(wèi)防水工程上的優(yōu)勢(shì)。至今，各大中城市的民用建筑廚衛(wèi)工程已經(jīng)使用此類材料的不在少數(shù)，如北京、上海、浙江等地。

　　廚衛(wèi)防水工程在施工過程中，重點(diǎn)應(yīng)注意于預(yù)埋管和混凝土基面接觸縫的合理處理。一般有三個(gè)建議：一是管縫處理按堵漏施工方法操作，鑿出V型槽進(jìn)行封堵，然后再涂刷防水涂層；二是沿側(cè)墻上延20~30CM也做防水涂層，以確保不會(huì)從墻角滲漏；三是有條件的話，頂板也做防水涂層，以避免上層的滲漏水下滴。

　　水泥基滲透結(jié)晶型防水涂料的應(yīng)用，當(dāng)然遠(yuǎn)不局限于上述方面，其他如國(guó)家糧庫、軍     用坑道、污水處理、大壩維修、城市水管搶修等，均有其用武之地。相信若干年后，隨著產(chǎn)品市場(chǎng)價(jià)格的平穩(wěn)合理，其應(yīng)用的廣泛性會(huì)更加顯著。

注意事項(xiàng)

　　·應(yīng)先處理滲漏點(diǎn)、縫、面，再進(jìn)行大面積施工。重點(diǎn)防水部位應(yīng)適當(dāng)提高用料量，作加強(qiáng)或抗裂處理。

　　·確保施工涂層的完整，保證施工用量。

　　·注意施工溫度，不得在小于5℃的環(huán)境溫度下施工。

　　·防水構(gòu)造外側(cè)面如需裝飾或其它面層，可采用刮涂施工，提高滲透結(jié)晶防水涂層的密實(shí)度及內(nèi)聚力，保證裝飾面層粘結(jié)牢固，無空鼓、脫層。

　　·施工養(yǎng)護(hù)是保證防水構(gòu)造是否達(dá)標(biāo)的關(guān)鍵性因素。滲透結(jié)晶防水涂層施工完成后，應(yīng)于涂層開始表干時(shí)即開始撒水養(yǎng)護(hù)，養(yǎng)護(hù)期為2～3 天，撒水間隔約為4個(gè)小時(shí)，亦可采用潮濕的麻布、草苫覆蓋養(yǎng)護(hù)。

　　·長(zhǎng)期浸水環(huán)境下應(yīng)用，防水層應(yīng)至少固化14天后方可蓄水。

儲(chǔ)運(yùn)與包裝

　　1.本產(chǎn)品為非危險(xiǎn)品，無毒、不污染環(huán)境，能安全運(yùn)輸，避免雨淋和撞跌破壞包裝；

　　2.宜貯存在陰涼干燥的倉庫內(nèi)，忌長(zhǎng)期暴露在空氣中，嚴(yán)禁與水接觸；

　　3.產(chǎn)品保質(zhì)期為12個(gè)月；

　　4.包裝規(guī)格：25kg/袋。25kg/桶 批量可定制包裝規(guī)格
